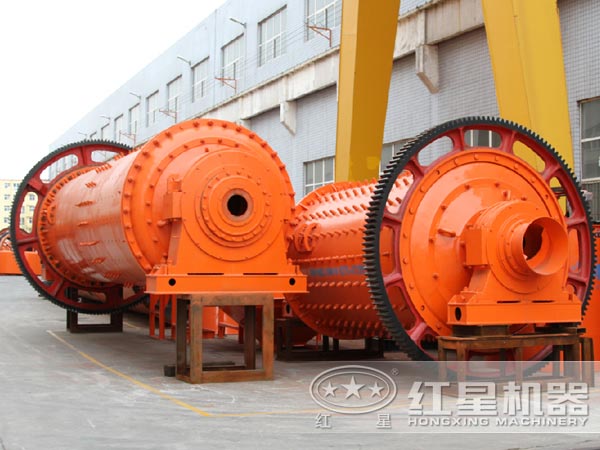

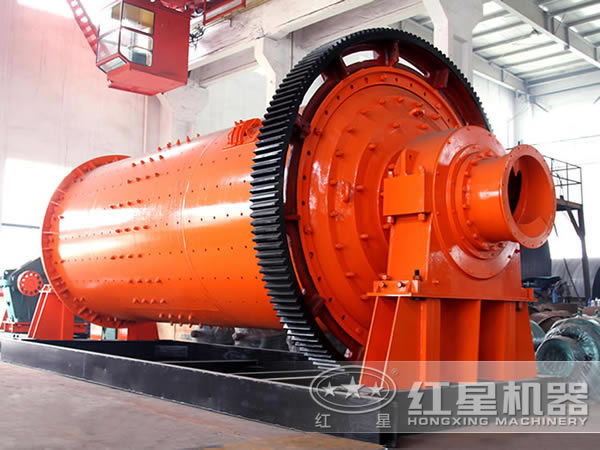

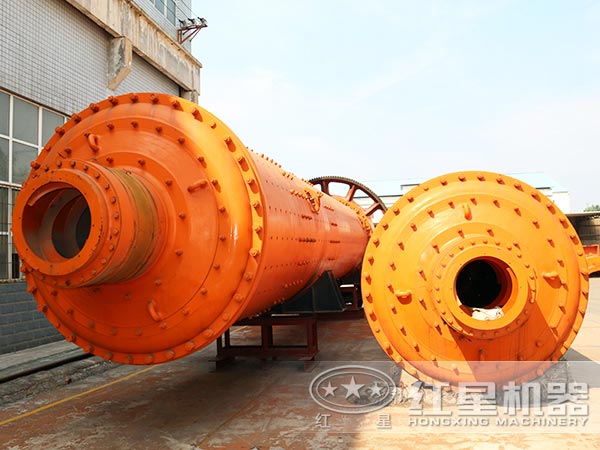

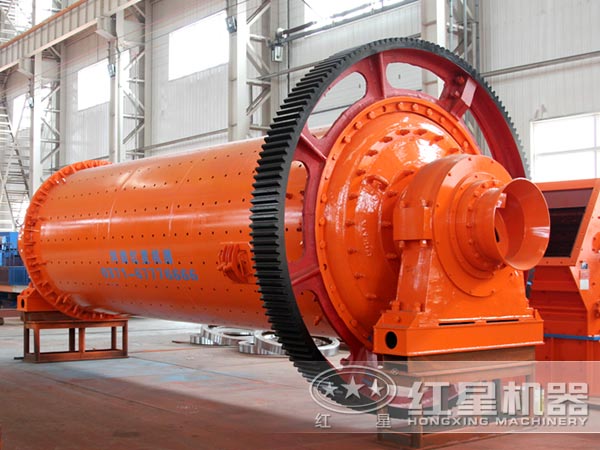

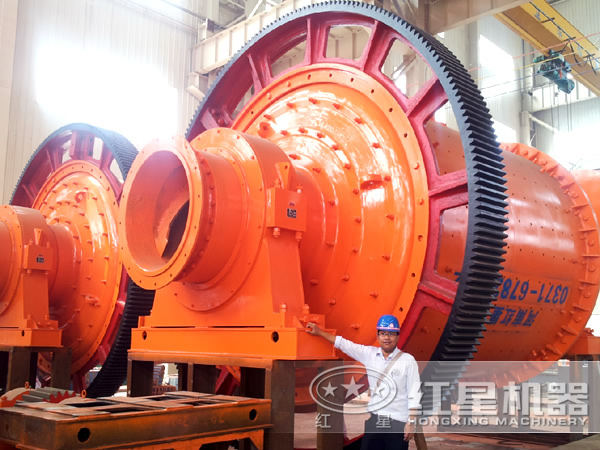

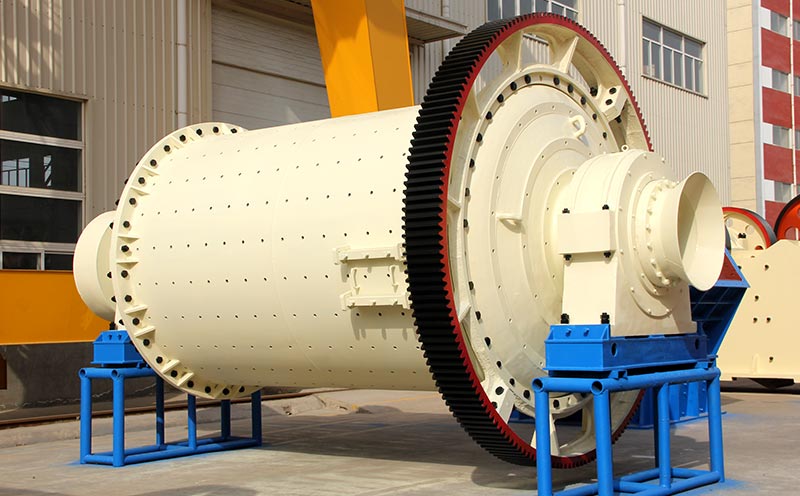

鋼渣球磨機簡介

鋼渣球磨機是物料被破碎之后，再進行粉碎的關鍵設備，該設備可以對各種礦石和其它可磨性物料進行干式或濕式磨粉，適用于對石灰、石膏、砂、礦渣、鋼渣等物料進行粉磨。根據物料及排料方式，可以選擇干式鋼渣球磨機或濕式格子型鋼渣球磨機。鋼渣球磨機主要由給料部、出料部、回轉部、傳動部等部分組成，運轉平穩、工作可靠。

1.鋼渣球磨機的端蓋結構形式合理，進出料口的口徑較大，生產能力較高。

2.設備結構設計合理，沒有慣性沖擊，使鋼渣球磨機運轉非常平穩，可以減少停機維修時間，大幅度提高生產效率。

3.主承軸采用大直徑雙列調心棍子軸承，減少了摩擦，降低能耗，設備易于啟動。

物料由磨機進料端空心軸裝入筒體內，當鋼渣球磨機簡體轉動時候，研磨體由于慣性、離心力和摩擦力的作用，使它貼附在附近筒體襯板上被筒體帶走，當被帶到一定的高度的時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣對筒體內的物料進行擊破、敲打、撞擊。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料篦板排出，完成粉磨作業。

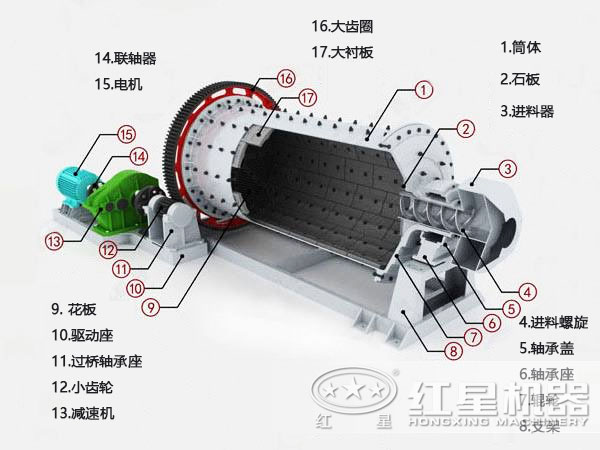

鋼渣球磨機內部結構

進料部。進料部的作用是導入物料。由進料器、端蓋、螺栓、扇形襯板等組成。進料器和端蓋要求注意其強度、精度、同軸度、垂直度、粗糙度等。螺栓可采用高強度螺栓。

出料部。出料部負責研磨后物料的排出工作，并支撐磨機筒體，固定大齒輪和對回轉部軸向固定。由端蓋、格子襯板、軸頸內套、螺栓等組成。

傳動部。傳動部由減速機、小傳動齒輪、電機、電控、傳動軸、聯軸節等組成。筒體通過齒輪傳動裝置由電動機經過聯軸節帶動回轉，傳動齒輪安裝在傳動軸上，傳動軸支承在軸承座中的兩個雙列調心滾動軸承上。齒輪用防塵罩罩上。

回轉部?；剞D(zhuǎn)部主要有磨機筒體、隔倉板、筒體襯板、中空軸等部分組成。中空軸采用鑄鋼件，筒體襯板可以保護筒體，使筒體免受研磨體和物料的直接沖擊和摩擦，可以更換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。

技術參數
